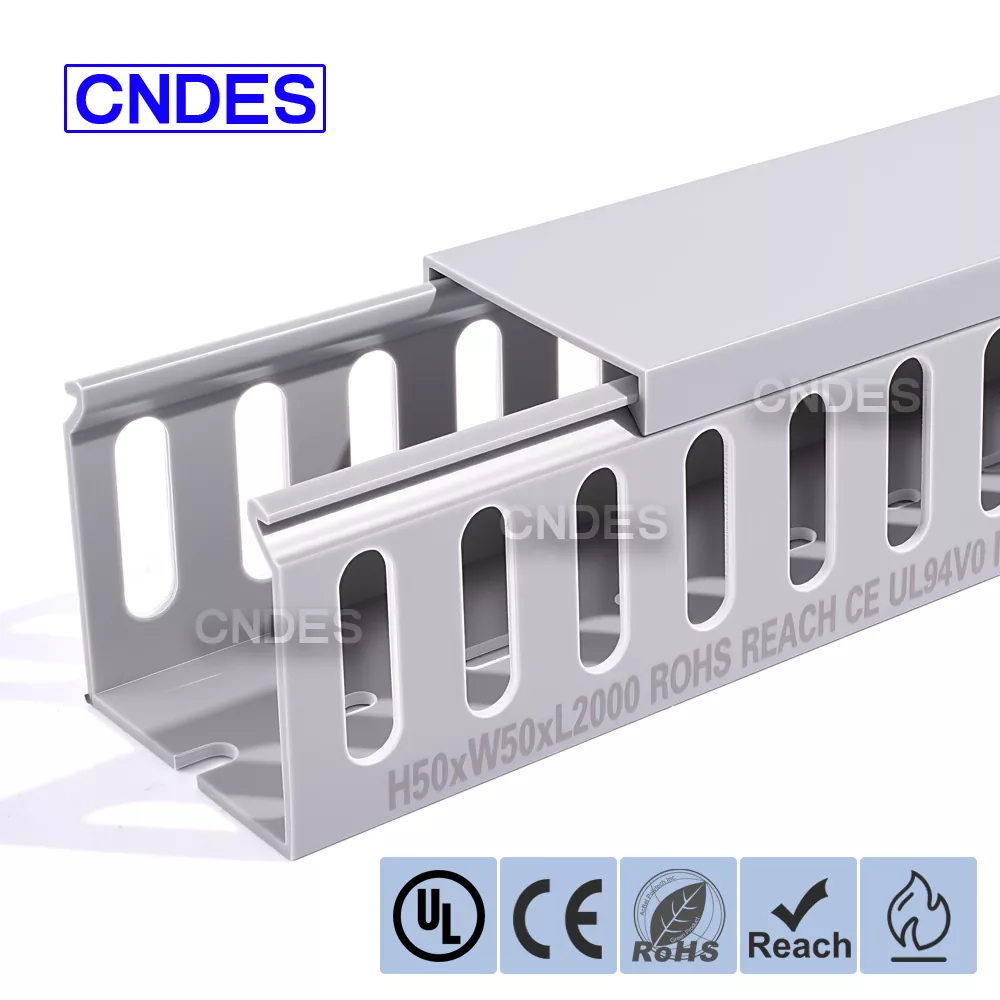

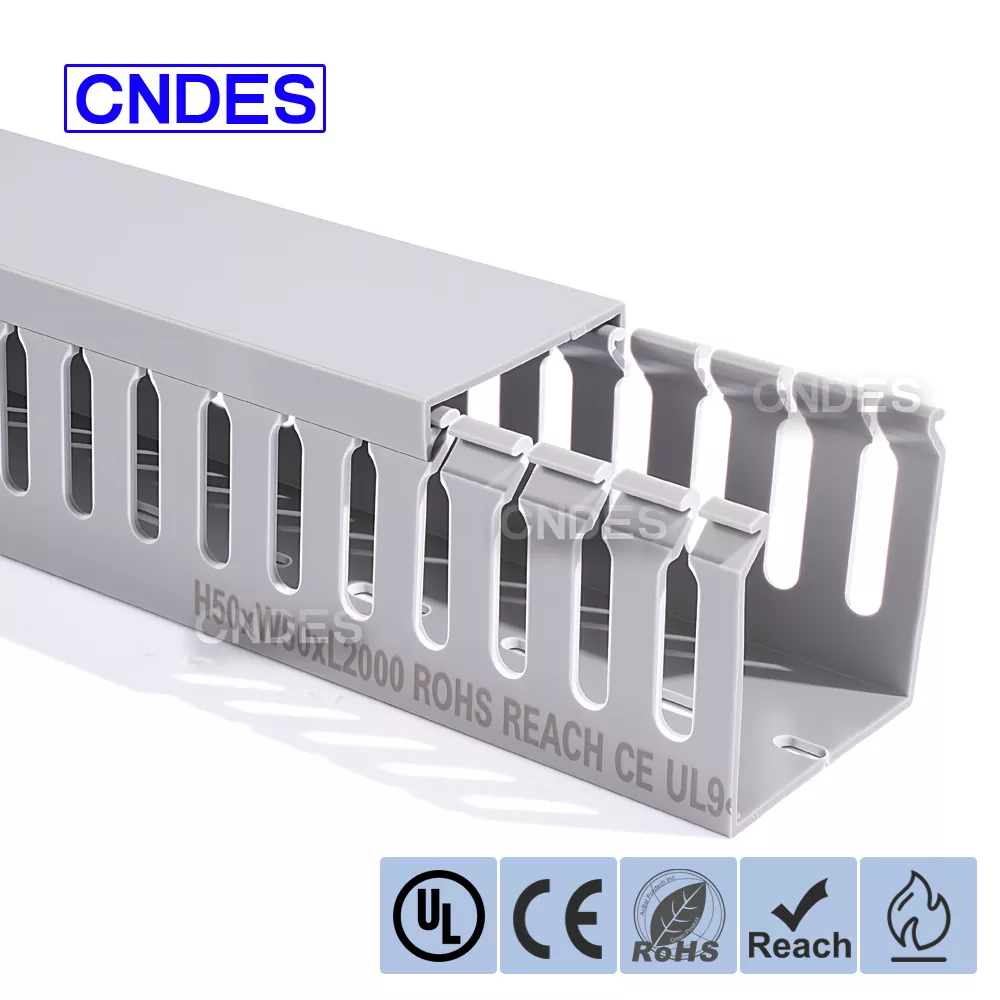

Кабельный канал на палец из ПВХ с прорезями 50 × 50

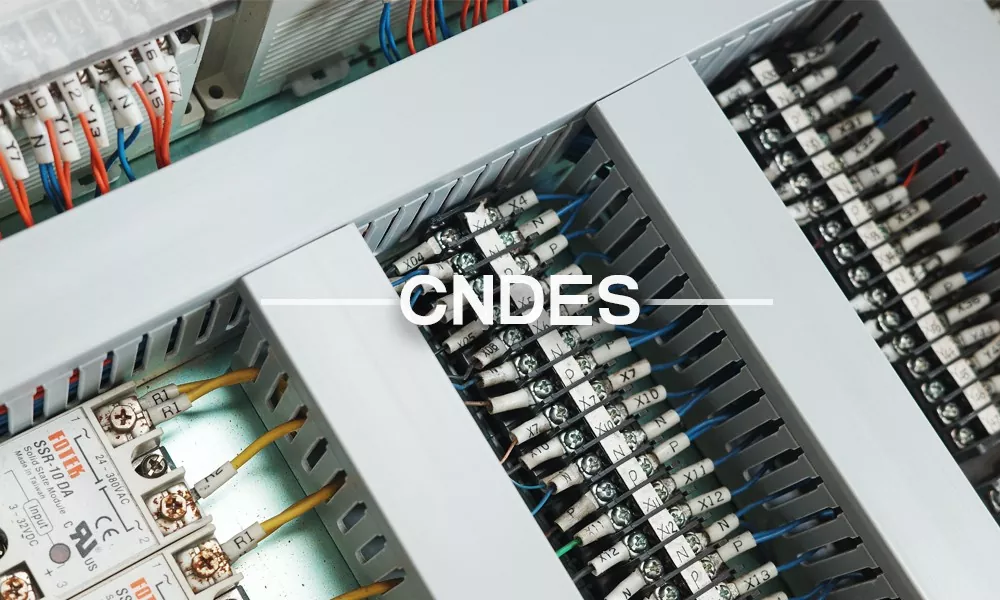

Индивидуальный кабельный канал из ПВХ с прорезями 50×50 предназначен для эффективной организации кабелей в электрических щитах, шкафах автоматизации и промышленных системах управления. Благодаря сбалансированному квадратному профилю и открытым пазам под палец, этот кабельный канал обеспечивает быстрое разветвление кабеля, чистую прокладку и простоту обслуживания.

Эта модель, изготовленная CNDES, профессиональным производителем и поставщиком кабельных каналов из ПВХ в Китае, широко используется в приложениях, требующих гибкости, безопасности и долговечности.

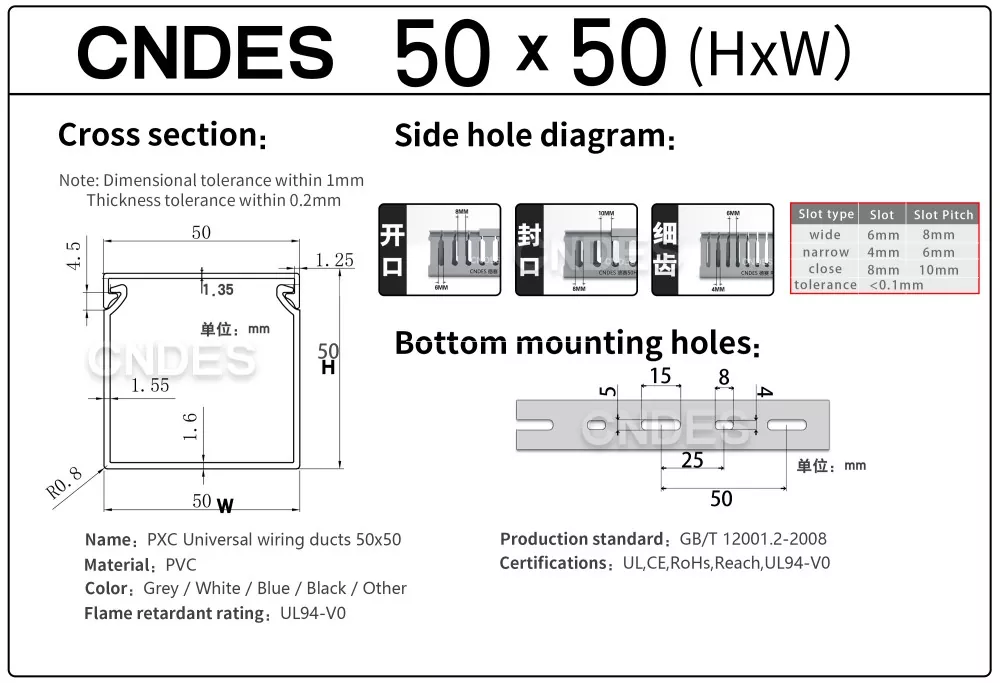

50*50-Спецификация документа

Инструкция по применению

1. Предустановочная подготовка

Перед установкой выберите соответствующий размер кабелепровода и ширину паза в соответствии с количеством кабеля, диаметром кабеля и условиями установки, такими как доступное пространство и рабочая температура.

Например, узкие разъемы типа «пальчик» подходят для зон с высокой плотностью размещения компонентов, а более широкие разъемы позволяют упростить прокладку больших пучков кабелей.

При установке качественного кабельного канала пальчатого типа из ПВХ с прорезями 50×50 заранее спланируйте путь прокладки кабеля и отметьте места установки на стенах или внутри электрических шкафов. Избегайте мест с острыми краями, чрезмерной вибрацией или высокими температурами.

Используйте рулетку и маркер, чтобы обеспечить точное позиционирование и плавность маршрута.

Подготовьте необходимые инструменты, включая отвертку, электрическую дрель (если требуется сверление), уровень и режущие инструменты, такие как пила или специальный резак для кабельных каналов.

2. Закрепление базовой направляющей

При монтаже на стену или шкаф используйте дрель, чтобы просверлить отверстия в отмеченных точках. Вставьте дюбеля или пластиковые дюбели. Убедитесь, что диаметр просверленного отверстия соответствует размеру анкера, чтобы предотвратить нестабильность из-за отверстий слишком большого размера. Совместите опорную направляющую кабельного канала с пазами из ПВХ с точками крепления и затяните винты с помощью отвертки, чтобы обеспечить надежность крепления направляющей и отсутствие раскачивания. Отдавайте приоритет использованию предварительно просверленных монтажных отверстий кабелепровода. Если необходимы дополнительные точки крепления, просверлите отверстия самостоятельно. Используйте уровень для проверки горизонтального выравнивания основного канала, чтобы избежать проблем с последующей установкой крышки или наклоном кабеля. После регулировки снова затяните винты, чтобы предотвратить смещение.

3. Организация и установка кабелей.

Прежде чем вставлять кабели, сгруппируйте их по функциям (например, силовые кабели, сигнальные кабели или кабели передачи данных) и при необходимости промаркируйте их. Убедитесь, что диаметр кабеля соответствует ширине слота.

Аккуратно вставляйте кабели через боковые пазы или торцевые отверстия высокопроизводительного кабельного канала пальчикового типа из ПВХ с прорезями 50×50, избегая чрезмерного натяжения, которое может повредить изоляцию кабеля.

Для кабелей большего размера отдельные «пальцы» пазов можно удалить по заранее разрезанным линиям или обрезать с помощью режущих инструментов, чтобы создать более широкие отверстия.

Располагайте кабели слоями, чтобы улучшить организацию и дальнейшее обслуживание. Обычной практикой является размещение силовых кабелей внизу, а сигнальных кабелей на верхнем уровне, чтобы уменьшить помехи.

4. Установка крышки.

Совместите крышку с основным каналом, убедившись, что края крышки полностью вошли в зажимы или направляющие пазы основного канала. Для выдвижных накладок вставьте их с одного конца; для пристегивающихся типов нажимайте до фиксации в нужном положении. Плотно нажмите на крышку, чтобы плотно прикрепить ее к основному каналу. Для кабельного канала с пазами из ПВХ с пальчиками поверните крышку в заблокированное положение. Проверьте горизонтальность крышки, чтобы предотвратить локальный подъем, который может привести к попаданию пыли. Убедитесь, что крышка надежно закреплена и не имеет зазоров, предотвращающих попадание пыли или посторонних предметов внутрь кабелепровода. Если требуется усиленная герметизация, нанесите герметик на края крышки (выберите клей, совместимый с ПВХ).

5. Обработка особых сценариев

При установке на вертикальные поверхности выбирайте крышки с противоскользящей конструкцией (например, резиновые накладки или усиленные защелками), чтобы предотвратить соскальзывание. Периодически проверяйте вертикально установленный пальчиковый кабельный канал из ПВХ с прорезями, чтобы убедиться, что крышки защищены от ослабления силы тяжести. В ограниченном пространстве отрежьте кабелепроводы на подходящую длину (используя специальные режущие инструменты, чтобы края были чистыми и ровными). После резки проверьте кромку среза на остроту. При необходимости отшлифуйте наждачной бумагой, чтобы предотвратить травмы кабеля или оператора. Если температура окружающей среды приближается к верхнему пределу температуры кабелепровода (например, 50°C или 85°C), выберите модель, устойчивую к высоким температурам, или примите дополнительные меры по отводу тепла. Например, зарезервируйте пространство для вентиляции вокруг воздуховода или установите охлаждающие вентиляторы.
